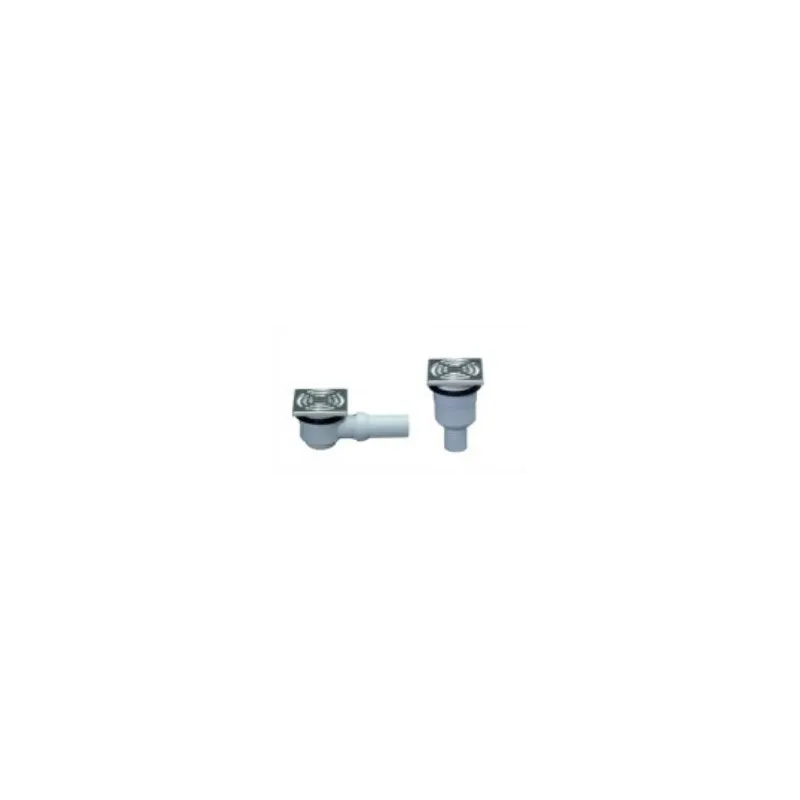

Bonde verticale d’évacuation Fermacell pour carrelage 115 x 115 mm

- Type : Bonde verticale

- Application : douche à l’italienne avec revêtement carrelé

- Évacuation : verticale

- Diamètre de raccordement : DN 50

- Grille : acier inoxydable

- Dimensions de la grille : 115 × 115 mm

- Cadre : cadre synthétique 115 × 115 mm

- Fermeture anti-odeur : intégrée au système

- Bonde / boîtier : boîtier d’évacuation vertical

- Compatibilité : éléments de douche fermacell Powerpanel TE prévus pour les nouvelles bondes

La bonde verticale fermacell est principalement destinée aux systèmes de douche à l’italienne avec finition carrelée.

Elle peut notamment être utilisée pour :

- les douches à l’italienne ;

- les salles de bains ;

- les locaux humides ;

- les systèmes de sol fermacell Powerpanel TE ;

- les configurations nécessitant une évacuation verticale ;

- les installations recevant une finition en carrelage ou en dalle céramique.

Cette bonde est spécifiquement associée pour les applications avec revêtement carrelé. La notice de montage prévoit notamment une grille inox de 115 × 115 mm et un cadre synthétique de même dimension.

La bonde verticale est un composant du système d’évacuation destiné aux douches à l’italienne fermacell.

Elle comprend notamment :

- une grille en acier inoxydable de 115 × 115 mm ;

- un cadre synthétique de 115 × 115 mm ;

- une fermeture anti-odeur ;

- une valve à vis ;

- un joint d’étanchéité ;

- une bague de serrage ;

- un boîtier d’évacuation vertical ;

- une sortie d’évacuation DN 50.

La documentation technique indique une hauteur d'environ 157,5 mm pour le boîtier vertical et une sortie DN 50.

La grille inox de 115 × 115 mm est destinée à recevoir directement le revêtement carrelé autour de la zone d’évacuation.

Pour garantir une mise en œuvre conforme de la bonde verticale :

- Vérifier la compatibilité de la bonde avec la dalle de douche Powerpanel TE utilisée.

- Vérifier que la configuration du chantier permet une évacuation verticale DN 50.

- Positionner correctement le joint d’étanchéité sur le boîtier d’évacuation.

- Raccorder la sortie de la bonde au tuyau d’évacuation des eaux usées.

- Protéger l'ouverture de la bonde pendant les phases de chantier.

- Positionner précisément la dalle de douche au-dessus du boîtier d'évacuation.

- Vérifier que le boîtier est correctement centré sous l'ouverture d'évacuation.

- Respecter les prescriptions de la notice de montage pour la pose du cadre, de la grille et du système d'étanchéité.

- Utiliser une colle à carrelage adaptée au système.

- Appliquer le silicone aux endroits prévus par la notice afin d'assurer l'étanchéité au gaz.

- Vérifier l'écoulement et l'étanchéité avant la réalisation des finitions définitives.

La notice fermacell précise que le respect des instructions de montage constitue une condition pour les éventuelles réclamations au titre de la garantie.

Important : la bonde doit être installée conformément à la documentation technique fermacell et aux règles professionnelles applicables aux systèmes d'évacuation et aux locaux humides.
